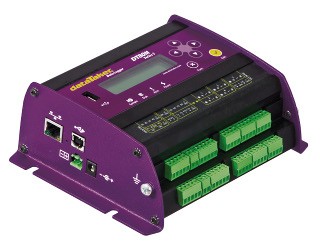

DataTaker DT80是一款智能數據采集器，具有很多特性，可應用在多個領域。DT80是一款結構堅固、獨立工作、低能耗的數據采集器，具有U盤存儲、18位A/D分辨、通訊組網多樣及內置顯示屏等特性。DT80 的雙重通道技術可使用多達10個隔離的差分模擬輸入或15個共享的單端模擬輸入。
支持多個SDI-12傳感器網絡、Modbus協議的SCADA系統，同時支持FTP、Web網絡接口、可開關的12V電壓輸出，DT80可應用于環境、工業等很多領域的監控。
特點：
·U盤用于采集的數據及程序傳輸
·雙重通道隔離技術
·2個智能傳感器串口
·用戶可自定義內存記憶空間及數據存儲形式
·網路服務器用于瀏覽器訪問
·FTP(文件傳送協議)用于數據自動傳送
·Modbus用于SCADA連接
·SDI-12傳感器組成的網絡系統
·多達15個模擬(± 30V)傳感器輸入
·可擴展到300個模擬輸入
·12個靈活宜用的數字通道
技術規格：
模擬通道 | |
二線共享單端 | 15個（單端） |
二線隔離差分 | 10個（差分） |
三線和四線隔離 | 5個（差分） |
精度 | |
直流電壓 | 0.1％（5℃到40℃）；0.35％（－45℃到70℃） |
直流電流 | 0.15％（5℃到40℃）；0.45％（－45℃到70℃） |
直流電阻 | 0.1％（5℃到40℃）；0.35％（－45℃到70℃） |
頻率 | 0.1％（5℃到40℃）；0.25％（－45℃到70℃） |
多路轉換器 (通道選擇器) | |
輸入阻抗 | 可選擇100KΩ，>100MΩ |
共模范圍 | ±3.5V 或當電壓為30V時，共模電壓為±35V |
采樣 | |
最大采樣速度 | 25Hz (無噪聲剔除時，可達70Hz ) |
有效分辨率 | 18 位 |
線性 | 0.01% |
共模抑制30mV范圍 | >90dB |
差模抑制 | >35dB |
傳感器激發 | |
模擬通道 | 4.5V， 250μA 或 2.5mA 或 轉換到外部電源 |
熱電偶 | |
類型 | B， C， D， E， G， J， K， N， R， S， T |
校準標準 | ITS-90 |
適用材料 | Pt， Ni， Cu |
阻抗范圍 | 10Ω至 10KΩ |
集成溫度傳感器 | |
適用類型 | LM34 - 60， AD590， 592， TMPxx，LM135，235，335 |
橋路傳感器 | |
接線方式 | ?， ? & 全橋 |
激發方式 | 電壓或電流 |
4-20mA 電流回路 | |
并聯數值 | 100Ω到共用端或外接并聯20Ω–200Ω電阻器 |
數字輸入/輸出 | |
通道數量 | 8個輸入、輸出通道適用于狀態 & 計數或狀態輸出 |
輸入類型 | 8個邏輯電平 (最大30V)；測量狀態或低速計數 (最大10Hz)；在休眠狀態中不能實現低速計數 |
輸出類型 | 4個FET (30V 100mA)，4個邏輯電平輸出 |
繼電器輸出 | 1個閉鎖的繼電器(最大30vdc， 1A) |
專用計數通道 | |
數量 | 4個高速計數輸入或2個相位調碼器輸入，最大100kHz；2個感應輸入（10mV）適用于電磁信號采集 |
尺寸 | 32位 |
SDI-12 通道 | |
數量 | 4個SDI-12輸入， 共享數字通道 |
傳感器串口通道 | |
方式 | RS232， RS422， RS485 |
波特率 | 300至115200 |
函數 | sin()， cos()， tan()， asin()， acos()， atan()，abs()， sqrt()， 平均值， 最大值， 最小值， 固定周期內的最大值發生時間，固定周期內的最小值發生的時間，方差， 積分，直方圖，疲勞分析(疲勞循環計數)等 |
報警 | |
條件 | 高， 低， 范圍內和范圍外 |
延遲 | 可選擇報警延遲時間 |
報警的啟動 | 通過設定數值， 執行dataTaker的指令，傳輸信息 |
數據采集計劃的時序安排 | |
計劃數量 | 11 |
計劃采集速率 | 10ms至多日 |
內部存儲 | |
容量 | 128MB = 約10，000，000采集點 |
可移動USB存儲設備(可選配附件) | |
類型 | 與USB 1.1或USB 2.0 驅動器兼容 e.g. 閃存驅動器 |
容量 | 大約90，000 數字點每兆字節 |
通訊界面 | |
以太網 | 界面：10BaseT； 協議： TCP/IP (UDP， FTP) |
RS232 | 速度： 300至115k波特率(57，600初始設置) 握手線： DCD， DSR， DTR， RTS， CTS 支持的Modem： 自動答復和撥號接出 協議： PPP， TCP/IP (UDP， FTP) |
USB | USB 1.1， 12Mb/秒 – 有效的COM通訊口 |
顯示和鍵區 | |
類型 | LCD， 2線，16字符， 背后照明 |
顯示功能 | 通道讀數， 報警狀態， 系統工作狀況 |
鍵區 | 6個鍵用于查看通道及數據采集器狀態和功能執行 |
LED狀態 | 4個狀態顯示，包括采樣狀態、磁盤、電源和提醒關注顯示 |
固件升級 | |
通過 | RS232， 以太網， USB 串口或U盤 |
實時時鐘 | |
標準分辨率 | 200μs |
精度 | ±1 分/年 (0°C 至 40°C)，±4 分/年 (-40°C 至 70°C) |
電源 | |
外接電源的范圍 | 10 至 30Vdc |
能耗 | |
外接電源的范圍 | 10 至 30Vdc |
內置電池 | 6V (1.2AHr)鉛酸電池 |
峰值功率 | 12W（12Vdc1A） |
工作時間 | |
每1秒采樣一次 | 6.5小時 |
每1秒采樣一次 | 1天 |
每1分鐘采樣一次 | 10 天 |
每小時采樣一次 | 3.5月 |
物理特征和工作環境 | |
結構 | 鋅和氧化鋁涂層 |
尺寸 | 180 x 137 x 65mm |
重量 | 1.5kg (4kg 加包裝) |
工作范圍 | |
溫度 | –45°C 至 70°C 如果工作溫度在–15°C 至50°C之外，將縮短電池壽命和影響LCD正常工作 |
濕度 | 85% RH， 無冷凝 |
附件包括 | |
Resource光盤 | 包括軟件， 視頻培訓和使用手冊 |
通訊電纜 | USB 電纜 |
轉換電源 | 輸入： 1 10/240V交流 輸出： 1 5VDC 800mA |
